如何測量臭氧發生器輸出的臭氧濃度或產量



我們經常被問到如何測量輸出或驗證臭氧發生器的產量或濃度。本文章將介紹如何測量高濃度臭氧發生器輸出的臭氧濃度或產量。



小時（克/小時），也稱臭氧輸出。臭氧測量?jī)x器將讀取重量百分比（％）或每立方米克數（g / m3），也稱為臭氧濃度。要在數學上確定重量％或g / m3（臭氧濃度）的g / hr（臭氧輸出），您需要確定臭氧發生器的流速，單位為升/分鐘（LPM）。確定氣體流速和濃度時使用的計算如下：



使用氧氣作為原料氣的重量百分比：



臭氧產量（克/小時）=（（LPM×0.001）×60）×（14.3×重量％）



使用干燥空氣作為原料氣的重量百分比：



臭氧產量（克/小時）=（（LPM×0.001）×60）×（12.8×重量％）



從g / m3：



臭氧輸出（g / hr）=（（LPM×60）×0.001）×g / m3



我們提供的另一種資源是方便的臭氧在線計算器。只需輸入您的流量和濃度值，就可以幫你計算出結果！



注意：



當使用重量百分比來測量臭氧濃度時，確定臭氧輸出的計算是不同的，因?yàn)闅怏w的密度是不同的。由于氣體密度的不同，有單獨的轉換公式用于確定臭氧發生器的輸出。



臭氧測量裝置



一個相關的問題是應該使用哪種臭氧測量裝置來測量。簡而言之，只有高濃度的臭氧檢測儀。

注意，臭氧檢測儀使用的測量單位是重量百分比和g / m3。我們還被問到為什么不使用百萬分率作為計量單位。讓我提供一個使用非常小的臭氧發生器的快速示例。



從10LPM的空氣中產生2g / hr臭氧的臭氧發生器將產生0.26％的臭氧濃度。



2克/小時=（（10LPM×0.001）×60）×（12.8×0.26％重量）



0.26％臭氧= 1573 ppm



在僅2克/小時的臭氧輸出時，ppm值已經是1573ppm。百萬分率測量單位不利于這些計算。因此，在計算發電機輸出時很少使用它。



產生的高濃度臭氧限制了可以使用的臭氧測量裝置的數量，這就是為什么該過程僅限于高濃度UV臭氧檢測儀的原因。

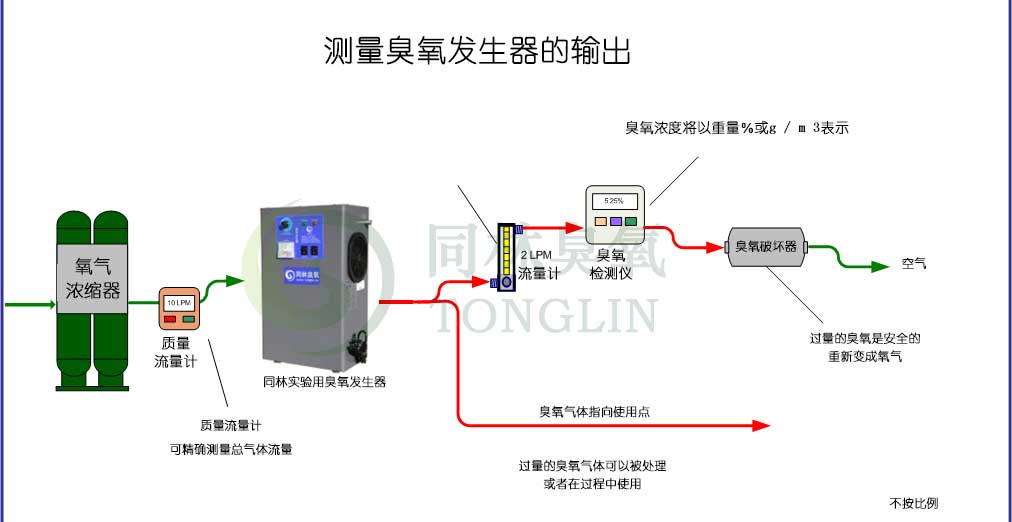

下圖顯示了測量臭氧發生器輸出的系統設置示例。




需要的組件：



質量流量計：將精確測量整體氣體流量以進行流量測量。

0 - 2 LPM流量計：將調節和測量通過臭氧檢測儀的氣體流量。

臭氧檢測儀：將以重量％或g / m3測量臭氧濃度。

臭氧破壞裝置：將臭氧轉化為氧氣，安全地排放到空氣中。



其他重要注意事項：



選擇臭氧檢測儀時，請確保您購買的分析儀在您將要操作的范圍內運行。有些臭氧檢測儀僅限于低范圍，因此請確保選擇能夠讀取比您需要測量的更高濃度臭氧的設備。



還要確保您購買的分析儀使用您想要的測量單位測量臭氧濃度，如果選擇以重量百分比（％）測量臭氧的分析儀，請務必說明您使用的是氧氣還是干燥的空氣，如果普通臭氧檢測儀不能滿足您的實驗要求，同林提供定制服務。



氣流是用于測量臭氧輸出的計算中非常關鍵的組成部分，實際流量測量中的小偏差將導致產生的臭氧輸出數字中的大誤差，這是一個非常重要的值，我們建議使用高質量的質量流量計來測量進入臭氧發生器的總氣流量。質量流量計將測量總氣體流量，該測量也是壓力補償以消除該潛在變量。在臭氧發生器之前使用質量流量計將消除臭氧腐蝕質量流量計內部精密組件的可能性。



大多數高濃度臭氧檢測儀只需要非常小的氣體流速，這將需要一個小流量計來調節和測量氣流。這種小流量的一個優點是臭氧檢測儀可以用作在線測量裝置。如果臭氧發生器使用20 LPM的氣體流量并且分析儀僅消耗1 LPM用于精確測量，則該設置僅需要5％的臭氧氣流。



有關如何測量臭氧發生器輸出的問題，或有關產品信息的問題，請聯系我們的應用工程師以獲取更多信息
